Stolpfästen & fästplattor till laddbox
Stolpfästen och fästplattor låter dig montera laddboxen på en 60 mm stolpe eller en ojämn fasad – utan att kompromissa med stabilitet eller kabeldragning. Carlevel har modellspecifika fästen för Easee, Zaptec Go, Zaptec Pro, DEFA Power, GARO Entity PRO, Charge Amps Aura, NexBlue och Tesla, plus universella väggplattor för storformatsladdboxar. Priser från 599 kr.
Läs mer ▾
Vad är stolpfästen och fästplattor till laddbox?
En laddbox är konstruerad med specifika monteringshål på baksidan – oftast ett hålmönster på 120×120 mm eller 160×160 mm beroende på märke och modell. Problemet uppstår när laddboxen ska monteras utomhus på en rund galvaniserad stolpe med Ø 60 mm diameter, eller på en ojämn betongfasad där bakplattan inte kan skruvas direkt utan att spricka eller böjas.
Stolpfästet är adaptern som löser detta. Det kläms runt stolpen med klämmor eller skruvas mot röret, och laddboxen skruvas sedan mot plattans framsida med de medföljande M4- eller M6-skruvarna. Fästplattor (väggplattor) fyller en annan funktion: de skapar en plan, förstärkt yta mot väggen, skyddar laddboxens bakstycke mot fuktinträngning och skapar en luftspalt som reducerar värmepåverkan på fasaden. Adapterprofiler används specifikt när ett universellt stolpfäste inte har rätt hålbild för en given laddbox – exempelvis behöver Zaptec Pro 120×120 mm en separat adapterprofil om stolpfästet är konfigurerat för Easee-hålbild.
Typer av fästen i sortimentet
Carlevel erbjuder fyra distinkta fästtyper, var och en med ett tydligt användningsfall:
- Modellspecifika stolpfästen – 60 mm rör: Tillverkade av pulverlackerat stål eller anodiserat aluminium, klämmer runt ett Ø 60 mm rör och har hålbild anpassad för en specifik laddbox. Exempel: Stolpfäste till Easee laddbox – 60 mm stolpe – Singel/Dubbel S-Line (1 099 kr), Stolpfäste till Zaptec Go laddbox – 60 mm stolpe – Singel/Dubbel S-Line (999 kr) och Stolpfäste till Tesla laddbox – 60 mm stolpe – S-Line (1 049 kr). Singel-/dubbelversionen gör att man kan fästa upp till två laddboxar rygg mot rygg på samma stolpe. Medföljande kabelkapacitet: rekommenderas upp till 10 mm² matarkabel direkt till laddboxen.

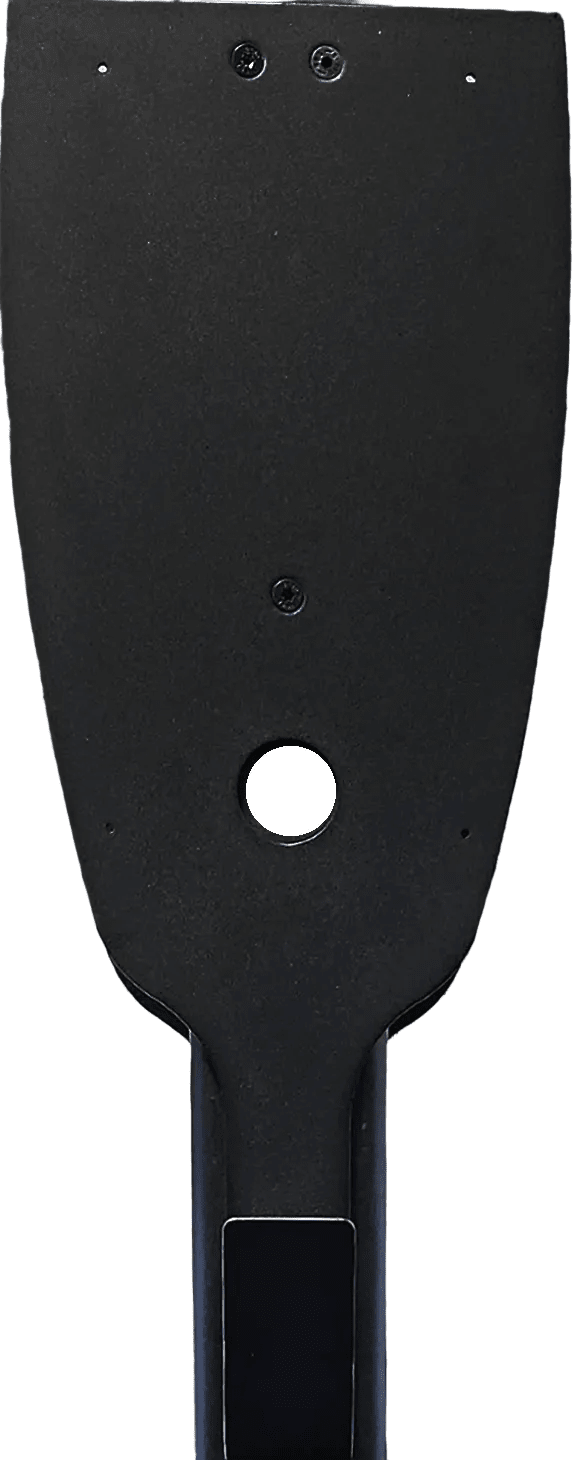

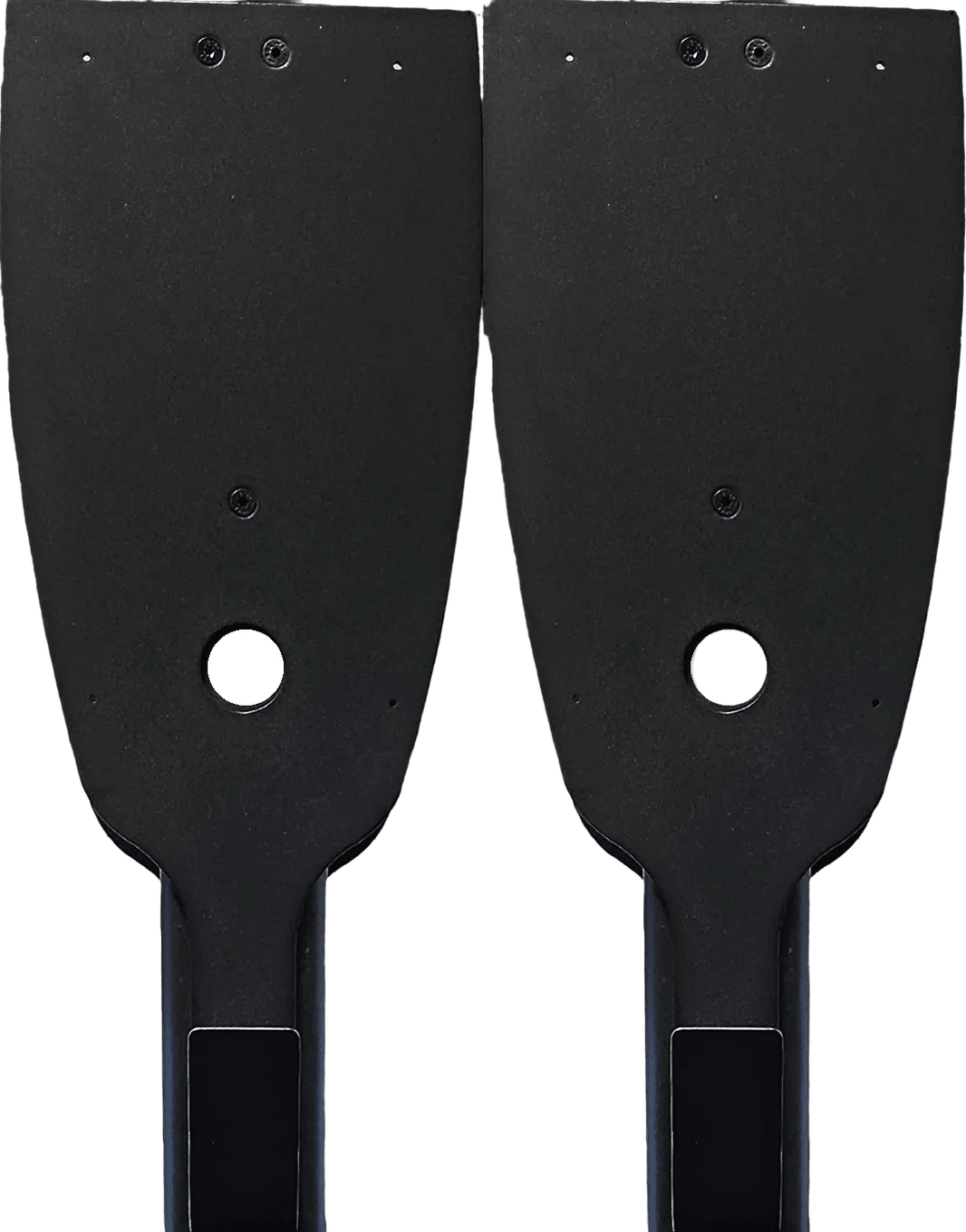

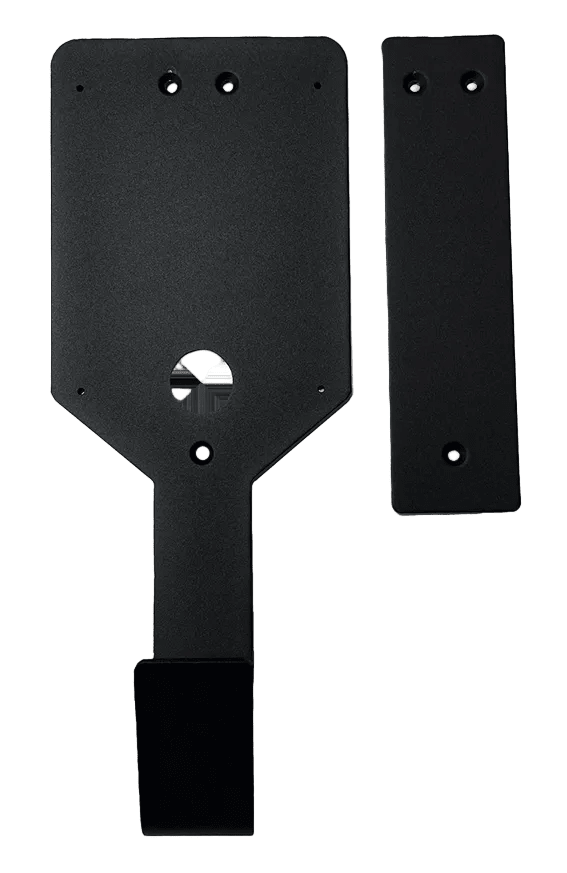

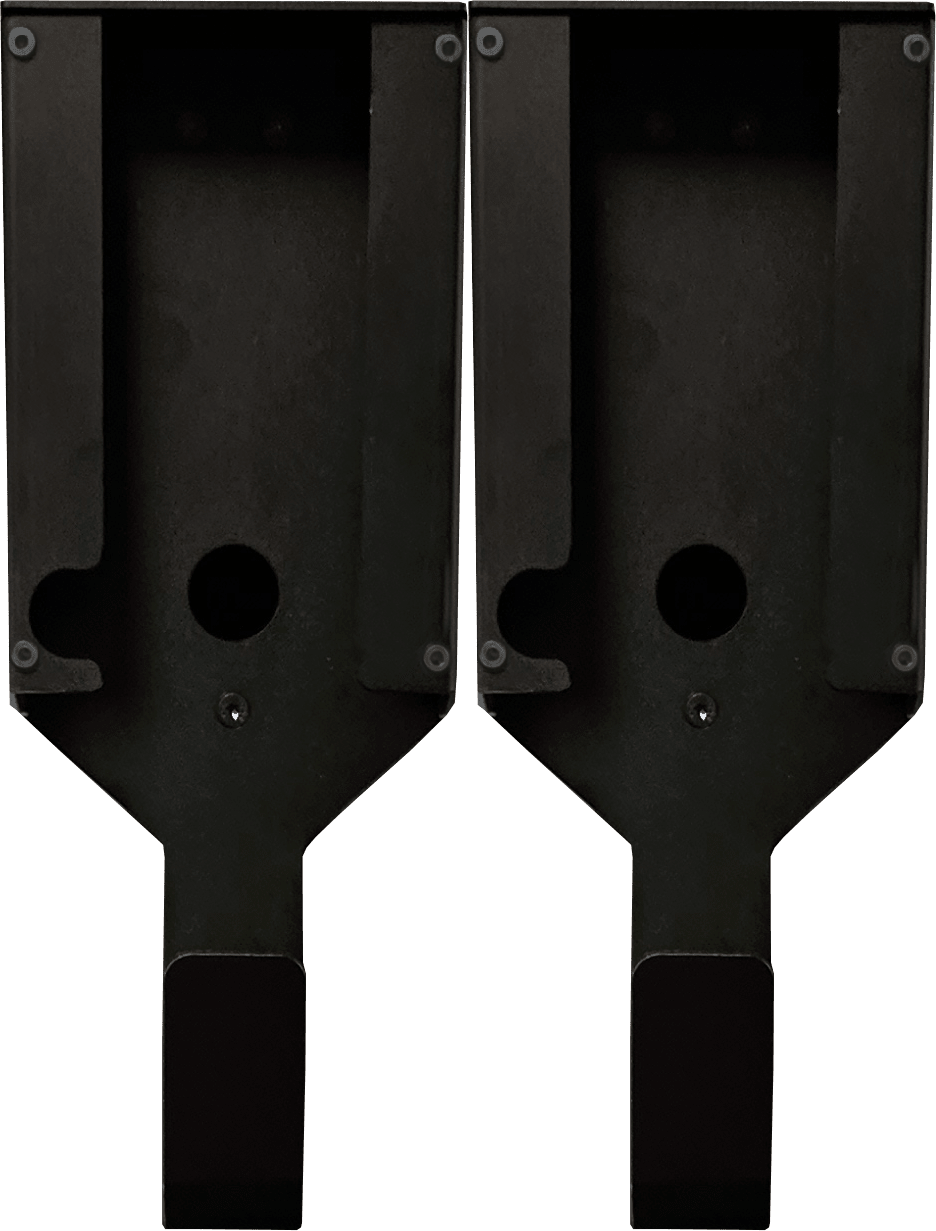

- S-Line Base-kit med väggfäste: Kombinationsprodukt där ett väggfäste (S-Line Base) ingår vid sidan om stolpfästet. Kitet levereras som 1-Way eller 2-Way, dvs. ett eller två monteringspunkter mot samma base. Passar Easee, Zaptec Go, Zaptec Pro och DEFA Power. Exempel: Fästplatta S-Line Home – Easee till Home 80 stolpe (749 kr) och Stolpfäste S-Line till Zaptec Pro – vägg/S-Line Base 2-Way Kit (1 629 kr). S-Line Base-kittet eliminerar behovet av att välja antingen stolpe eller vägg – ett och samma fäste kan användas i båda monteringssituationerna.
- Next Green Wallplate – universellt väggfäste: Stålplåt (3,5 kg, 574×370×191 mm) i grafitgrå pulverlack, avsedd för väggmontage av storformatsladdboxar som Charge Amps Aura, Zaptec Pro, Alfen Eve Double och CTEK Chargestorm. Hålbilden borras direkt i plattan vid montage, vilket gör den kompatibel med praktiskt taget alla boxmodeller med maximal hålbild upp till 270×430 mm. Det integrerade taket skyddar mot regn och kablage kan dras bakom plattan för en ren installation. Next Green Wallplate 320 kostar 1 549 kr.
- Next Green Poleplate – 60 mm stolpe med fördelningsplint: Proffslösning för fastighetsägare och parkeringsanläggningar. Stolpfäste Next Green Poleplate 470 E (2 189 kr) klarar upp till fyra laddboxar på en och samma 60 mm stolpe. De tyngre kiten med integrerad fördelningsplint 2×5G 25 mm² kostar 4 349–4 529 kr och är avsedda för installationer där en masterkabel delad ut till flera laddpunkter är nödvändig. Materialet är Magnelis®-stål, ett höghållfast stål med zinklegering som korroderar signifikant långsammare än vanlig varmförzinkad stålplåt.
- Adapterprofil för hålbildskonvertering: Adapterprofil S-Line Base – Zaptec Pro 120×120 mm – 2-pack (929 kr) används när stolpfästet eller väggbasen är dimensionerat för ett annat hålmönster. Aluminiumprofilen skruvas mot basen och exponerar korrekt centrumavstånd för Zaptec Pro-monteringen.
Kompatibilitet – vilken laddbox kräver vilket fäste
Hålbilden på laddboxens baksida styr valet av fäste. Nedan är en praktisk guide till de vanligaste kombinationerna:
- Easee Home / Easee Charge: S-Line-fäste med Easee-specifik hålbild. Passar både 60 mm stolpe (singel/dubbel) och S-Line Base-kit. Kablar upp till 10 mm² rekommenderas för direktmatning.
- Zaptec Go: S-Line stolpfäste för Zaptec Go (999 kr singel/dubbel). Tillverkad av pulverlackerat aluminium. Stöder kablar upp till 6 mm² direkt till boxen. För Home 80-stolpen finns ett separat S-Line Home-fäste (599 kr).
- Zaptec Pro: Kräver antingen det modellspecifika S-Line-fästet (1 199 kr) eller en adapterprofil 120×120 mm om universalfästet används. Next Green Wallplate 320 är också kompatibelt med Zaptec Pro vid väggmontage.
- Charge Amps Halo / Aura: Charge Amps Halo monteras på standard 60 mm stolpe med sitt eget Pole Mount i återvunnet aluminium (höjd 310 mm, djup 100 mm, IP44). Charge Amps Aura – en bredare box – hanteras bäst med Next Green Poleplate 330 (1 829 kr) som ger den plana ytan boxens baksida kräver.
- GARO Entity PRO: S-Line-fäste specifikt för GARO Entity PRO (1 399 kr), passar 60 mm rör singel/dubbel.
- DEFA Power: Finns som S-Line 60 mm singel/dubbel (1 199 kr) och i S-Line Base 1-Way/2-Way Kit (1 689–1 699 kr).
- NexBlue: Stolpfäste S-Line för NexBlue (1 429 kr) passar 60 mm stolpe singel/dubbel. För väggmontage finns Fästplatta S-Line Base – NexBlue vägg 1-Way Kit (1 639 kr).
- Tesla Wall Connector: S-Line-fäste för 60 mm stolpe (1 049 kr), tillverkat i pulverlackerat stål.
- Amina S: Stolpfäste S-Line för Amina S (949 kr) i pulverlackerat utförande, passar 60 mm rör.
Tumregel: välj alltid ett fäste märkt med din laddboxmodell om det finns. Universallösningar som Next Green Wallplate kräver att du borrar hålbild på plats – korrekt, men mer arbete vid installationen.
Material och konstruktion
Fästena i S-Line-serien tillverkas i Sverige av stål (tjockare stolpklammer-delar) och anodiserat aluminium (fästplatta och frontyta). Pulverlackeringen ger ett 60–80 µm tjockt skyddsskikt mot korrosion, UV-nedbrytning och mekaniska skador. Aluminium-varianterna, som stolpfästet för Zaptec Go, väger märkbart mindre än stålversionerna och är ett bra val på lätta 60 mm rör som ska bära en ensam laddbox.
Next Green Poleplate och Wallplate 320 är tillverkade av antingen Magnelis®-stål (poleplate) eller vanlig stålplåt med pulverlack (wallplate). Magnelis® är ett zink-aluminium-magnesiumlegerat stål som används i bl.a. solpanelssystem och elcentraler i kustnära miljöer – korrosionshastigheten är 2–3 gånger lägre än hos konventionell varmförzinkad plåt. Next Green S-Line UNI BAS-kiten innehåller dessutom rostfria ståldelar i infästningspunkterna (slagfasthet IK10, IP44), vilket gör dem lämpliga för parkeringsanläggningar i kustklimat.
Montering – praktisk genomgång
En standardinstallation av ett S-Line stolpfäste på Ø 60 mm rör tar 20–40 minuter och kräver en skruvmejsel, ett skiftnyckelset (vanligen 10 mm och 13 mm) samt en vattenpass. Stegen är:
- Placera stolpfästets klämmor runt röret på önskad höjd (typiskt 90–110 cm upp till laddboxens centrum för komfortabel åtkomst).
- Dra åt klämskruvarna diagonalt, inte cirkulärt, för jämn fördelning. Kontrollera med vattenpass att plattan är i lod.
- Dra matarkabeln (max 10 mm² för de flesta S-Line-fästen) via rörinfästningen underifrån och upp till laddboxens inkopplingsplint.
- Skruva laddboxen mot fästets framsida med de medföljande M4-skruvarna. Vid dubbelmontage används längre skruvar (ingår ej i standard singel-kit – beställ separat).
- Anslut kablaget, stäng laddboxens lock och genomför funktionstest.
Next Green Wallplate monteras med fyra expanderbultar direkt i betong eller tegel. Eftersom hålbilden borras i plattan vid montage bör man mäta och markera laddboxens exakta hålmönster på plattan innan borrning. Kablage dras bakom plattan via den öppna baksidan.
Vanliga frågor om stolpfästen och fästplattor
Vilket stolpfäste passar Easee Home?
Välj Stolpfäste till Easee laddbox – 60 mm stolpe – Singel/Dubbel S-Line (1 099 kr). Det är tillverkat i pulverlackerat stål med Easee-specifikt hålmönster och kläms runt ett Ø 60 mm stolprör. Vill du montera Easee mot en befintlig vägg väljer du istället S-Line Base-kitet (1 279 kr) som ger ett plan väggfäste. Matarkabeln bör inte överstiga 10 mm² vid direktdragning till boxen.
Kan jag montera två laddboxar på samma stolpe?
Ja, de flesta S-Line singel/dubbel-fästen är konstruerade för antingen en eller två laddboxar. Väljer du dubbelmontage behöver du längre M4-skruvar än de som medföljer standardpaketet – dessa beställs separat. Next Green Poleplate 470 E klarar upp till fyra laddboxar på ett och samma 60 mm rör och är det rätta valet för t.ex. en gemensam parkeringsplats med fyra laddpunkter.
Behöver Zaptec Pro en speciell adapterprofil?
Det beror på vilket basfäste du använder. Det modellspecifika S-Line-fästet för Zaptec Pro (1 199 kr) har rätt hålbild inbyggd och behöver ingen adapter. Om du däremot vill använda ett universalfäste (S-Line UNI BAS) behöver du lägga till Adapterprofil S-Line Base – Zaptec Pro 120×120 mm – 2-pack (929 kr) för att rikta hålbilden rätt.
Vad är skillnaden mellan Next Green Wallplate 320 och ett vanligt stolpfäste?
Wallplate 320 är ett väggfäste, inte ett stolpfäste. Det är en 3,5 kg tung stålplatta (574×370×191 mm) som skruvas direkt mot fasaden och skapar en plan monteringsyta för storformatsladdboxar som Charge Amps Aura, Zaptec Pro och Alfen Eve Double. Det integrerade taket skyddar mot regn och kablage kan dras dolda bakom plattan. Stolpfästen används däremot när laddboxen ska monteras på ett fristående 60 mm rör.
Vilken kabeldimension klarar stolpfästena?
Standard S-Line-fästen (singel/dubbel för 60 mm stolpe) är dimensionerade för matarkablar upp till 10 mm² direkt till laddboxen. Next Green Poleplate-kiten med integrerad fördelningsplint klarar kablar upp till 25 mm², vilket gör dem lämpliga för fastighetsinstallationer där en kraftigare matarkabel ska fördelas ut till flera laddpunkter.
Vad ska jag tänka på vid dubbelmontage – behövs separata kablar?
Ja. Vid installation av två laddboxar på samma fäste rekommenderas separata matarkablar till varje box, inte en delad kabel. Det förhindrar att en laddning på en box begränsar kapaciteten till den andra, och det är ett krav om varje laddbox ska ha en egen jordfelsbrytare (RCBO) uppströms – vilket är standard i Sverige enligt SS 4364000.
Passar S-Line-fästen alla fabrikat av 60 mm stolpar?
Ja, S-Line-fästen är konstruerade för standard Ø 60 mm runda stolprör oavsett om stolpen är från S-Line Home, en Unimi-1base, en galvaniserad vattenrörsstolpe eller ett likvärdigt rör med exakt 60 mm ytterdiameter. Kontrollera alltid stolpens ytterdiameter med ett skjutmått innan köp – rör märkta som "60 mm" kan ibland ha 59,5–60,5 mm beroende på tillverkare, vilket vanligen ändå fungerar inom fästets tolerans.
